9 Barramentos

Barramento de Dados

Esse barramento interliga o RDM (Registrador de Dados em Memória) com a memória principal, para a transferência de instruções ou dados a serem executados.

Sendo um barramento bidirecional: - Já que pode tanto ir da CPU à Memória, assim realizando uma operação de escrita; - E também consegue ir da Memória à CPU, assim realizando uma operação de leitura.

A largura do barramento está diretamente ligada ao desempenho da máquina, já que quanto mais envio de dados (bits) maior será a velocidade e poder de processamento, tal que, por consequência, o desempenho irá aumentar. Os primeiros PCs continham apenas 8 bits de largura do seu barramento, hoje temos algo em torno ou maior que 128 bits.

Barramento de Endereços

Feito para interligar o REM (Registrador de Endereços de Memória) com a Memória Principal que irá fazer a transferência de bits que vão representar endereços de memória das instruções ou dados a serem executados. Tem seu sentido unidirecional, já que somente a CPU aciona a memória principal para fazer operações de leitura e escrita.

Barramento de Controle

Irá interligar a UC com os outros componentes. Sendo bidirecional, pois consegue enviar sinais de controle para a Memória e receber dela sinais do tipo wait (espere), para que possa terminar a execução da tarefa para começar outra.

Assim, os barramentos compartilham os dados por vias que são físicas, por meio de fios de cobre, e conectam todos os componentes.

Barramento Local ou Interno

É o barramento mais rápido, já que está dentro da área da CPU e funcionando no mesmo tempo do relógio do processador, ou seja, está na mesma velocidade de clock do processador.

Barramento Sistema

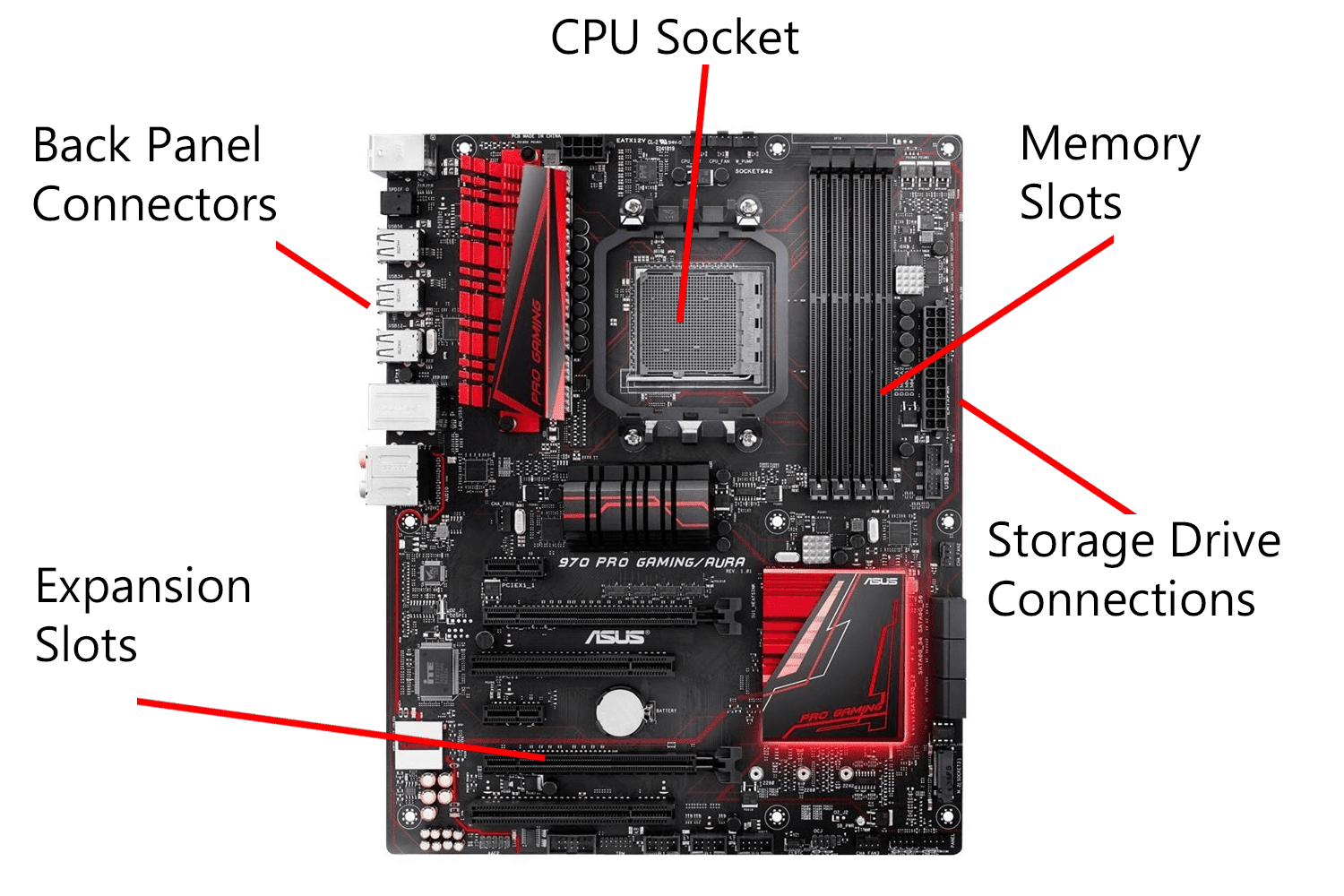

Tem por finalidade fazer a conexão entre o barramento local com os outros componentes do sistema, como por exemplo: memória principal, cache L2, E/S. Ele faz uso do chipset norte da placa-mãe.

Um Circuito Integrado (chipset) cuida de fazer a integração desse barramento deste modo:

Barramento de Expansão (ou E/S)

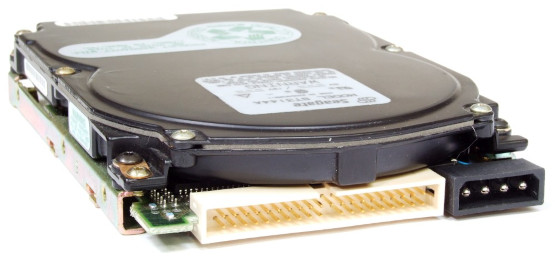

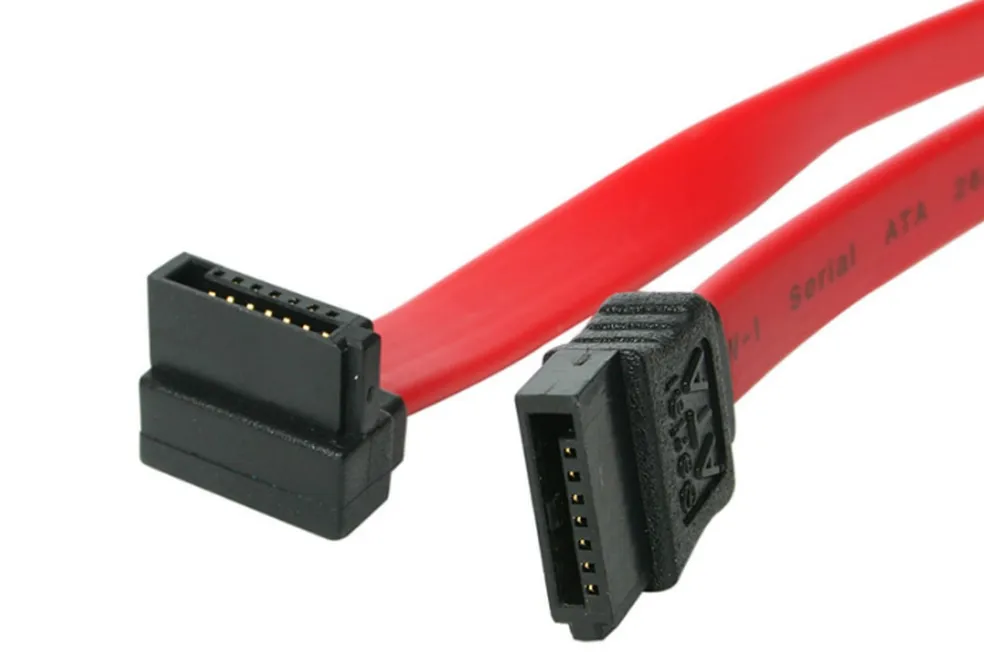

Sendo o barramento que interliga os dispositivos de E/S com os outros componentes do computador. Tal integração ocorre por meio do chipset (circuito integrado) chamado de: ponte sul.
